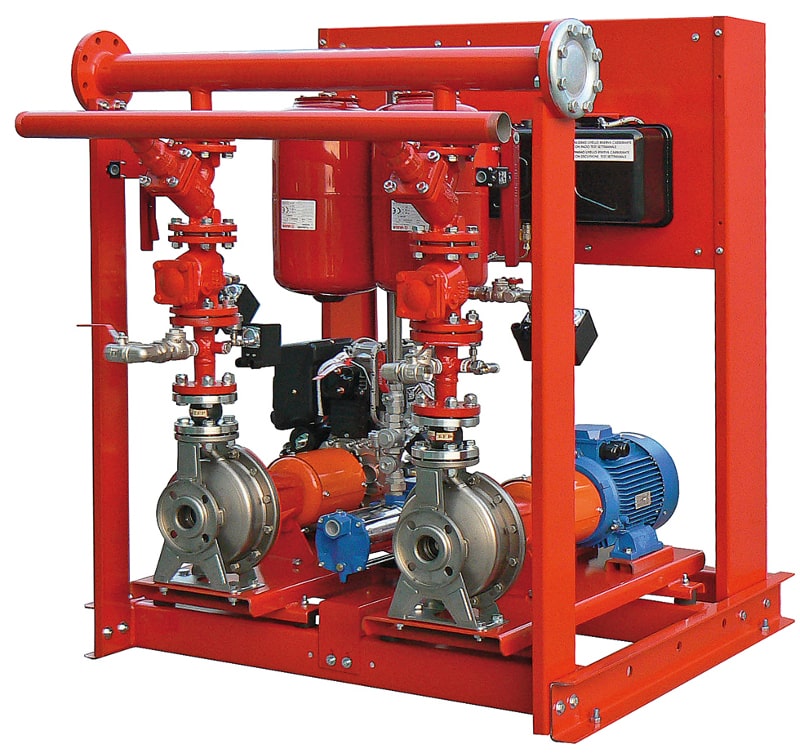

بوستر پمپ آتشنشانی

توضیحات

متریال بوستر پمپ های آتشنشانی

پوسته بوستر پمپ ، با توجه به فشار کاری بوستر پمپ، پوسته بوستر پمپ ممکن است تحمل کند از نوع  چدن خاکسری  GG 25، GGG 40، چدن نشکن، برنز و یا استنلس استیل ریخته گری شده است .

پروانه بوستر پمپ آتشنشانی

طبق استاندارد NFPA 20 و UL 448-FM 1311، پروانه بوستر پمپ های آتشنشانی یا باید برنز باشند و یا استنلس استیل. پروانه چدنی هرگز نباید در بوستر پمپ های آتشنشانی استفاده شود .

محور بوستر پمپ آتشنشانی

محور بوستر پمپ باید استنلس استیل باشد. بعلاوه استانداردهای FM 1311 و UL 448 قوانین واضحی جهت طراحی محور بوستر پمپ های آتشنشانی عنوان کرده اند.

یاتاقان بوستر پمپ آتشنشانی

بلبرینگ های روانکاری شده با گریس. بلبرینگ ها باید به حد کافی استحکام داشته باشند تا حداقل ۵۰۰۰ ساعت در ماکزیمم بار دوام آورند.

منحنی عملکرد بوستر پمپ های آتشنشانی:

دیزل موتورها

موتورهای دیزلی استفاده شده در بوستر پمپ های آتشنشانی، می بایست قابل اطمینان، با کیفیت بالا و برای سیستم های آتشنشانی طراحی شده باشند. در حالتی که موتور دیزل انتخاب شده است، می بایست دمای محیط و ارتفاع از سطح دریا مورد توجه قرار گیرد.
بوستر پمپ و دیزل موتور می بایست توسط کوپلینگ های انعطاف پذیر کوپله شوند. دیزل موتورها می بایست مجهز به گاورنر باشند و قابلیت تنظیم سرعت دیزل بین ۱۰درصد شات اف و ماکزیمم بار کاری بوستر پمپ را داشته باشد.
دیزل موتور باید دارای دستگاه خاموش کننده افزایش سرعت Over speed shut-down device باشد که وقتی سرعت ۲۰درصد افزایش می یابد دیزل خاموش گردد.
موتور می بایست مجهز به سرعت سنج Tachometer ، گیج فشار روغن و نشانگر دما باشد و تمام نشانگر های کنترلی موتور می بایستی به طور مناسبی به تابلو کنترل متصل گردند.
هر دیزل موتور می بایستی مجهز به دو باتری ذخیره باشد و هر باتری می بایستی دو برابر ظرفیت برای نگه داشتن سرعت میل لنگ که توسط سازنده توصیه شده است، دارا باشد.
هر دو باتری می بایستی دارای کنتاکتورهای دستی کنترلی باشند تا وارد مدار گردند.

تجهیزات جانبی بوستر پمپ آتشنشانی

• شیرآلات مکش و رانش می بایستی از نوع دروازه ای OS&Y باشند.
• درمواقعی که بین قطر فلنج مکش و لوله مکش اختلاف سایز وجود دارد، یک تبدیل خارج از مرکز می بایست استفاده شود.
• درمواقعی که بین قطر فلنج رانش و لوله رانش اختلاف سایز وجود دارد، یک تبدیل مرکزی می بایست استفاده شود.
• بوستر پمپ های آتشنشانی می بایستی دارای، شیر فشار شکن پوسته Casing relief valve، شیر تخلیه هوا در خروجی (برای بوستر پمپ های دو مکشه اسپلیت کیس) و فشار سنج باشند.
• ورود ی پمپ ها به کلکتــور مکش متصل می شونــد و سیال از طریــق این  کلکتــور وارد پمپ ها می شود. خروجی پمپ ها از طریق اتصالات و شیر آلات و فلنجها به کلکتور دهش متصل می شوند و سیال از طریق این کلکتــور خارج میشود. د ر مصارف آبرسانی کلکتور ها  باید گالوانیزه باشند تا از نظر بهد اشتی مورد تائید باشد.

سیستم کنترلی بوستر پمپ های آتشنشانی با محرکه دیزلی

ویژگی سیستم کنترلی بوستر پمپ آتشنشانی

کنترلرها می بایست به طور ویژه برای کارکرد بوستر پمپ آتشنشانی با محرکه دیزلی ساخته شوند. تمام سیستم کنترلی باید قبل از ارسال از کارخانه توسط سازنده، مونتاژ، سیم کشی و تست گردند. تمام کنترلرها باید دارای علامت Diesel Engine Fire Pump Controller باشند و نام سازنده دستگاه در محل مناسبی درج گردیده باشد.

پوشش بوستر پمپ آتشنشانی

• کنترلر می بایست تا جایی که عملاً امکان دارد نزدیک دیزل موتور باشد و در کنار آن نصب گردد.
• کنترلر باید در محلی نصب گردد و یا به طریقی محافظت گردد که امکان خرابی ناشی از پاشش آب از بوستر پمپ ها و یا اتصالات نباشد.
• پوشش باید مطابق استاندارد NFPA 70 باشد.
